防滴水微雾变频超高压加湿机

加湿机制造王国

创造超高压加湿的新革命

一、通用范围

广泛适用于印刷、纺织、电子、化工、塑胶、烟草、皮革、恒温恒湿工房,喷雾造景、高科技农业和军事工业。

二、工作原理

超高压微雾加湿机是本公司与清华大学、美国麻省理工学院共同研制的高科技产品。并唯一获得了国家专利。专利号为:ZL2007200532738、ZL201010605323.5。

其原理是:将精滤的自来水或软化水经过超高压泵加压到80-150kg/cm2,然后通过高压管路送入需要加湿的空间;再通过0.1毫米孔径的“超微细”喷嘴雾化产生0.5-10微米的冷雾喷出,该雾粒子迅速吸引空气中潜热、继续细化达到分子状态,与空间空气融合,从而达到增加空间湿度和降温的目的。    配置冷水机组后,降温效果更佳。

三、产品系列

1.主机

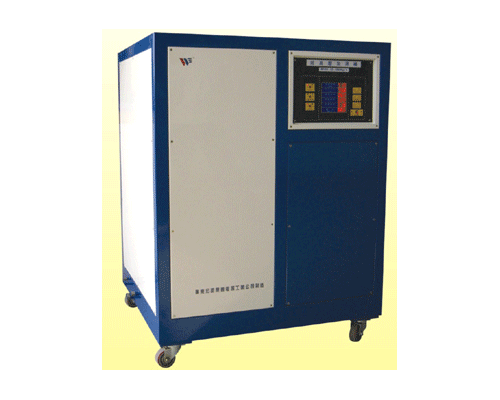

变频超高压微雾加湿主机
变频超高压微雾加湿机专利
国家高新技术企业

2.规格参数

参 数 机 型
BPGH-500kg/h BPGH-600kg/h BPGH-720kg/h BPGH-900kg/h BPGH-1200kg/h
有效加湿量(kg/h) 500 600 720 900 1200
被加湿空间(m3) 10000以下 9000~12000 11000~13000 11000~17000 16000~24000
电 压(V) AC380V 50Hz
消耗功率(kw) 2.2 3.7
喷嘴数量(个) 20~128 20~156 20~188 30~230 40~300
外形尺寸(mm) 1000×880×1280
重 量(kg) 198 198 198 218 245
备注:被加湿空间体积与配置的喷嘴数量、型号有关。

四、防滴水变频系统工作图

1.防滴水变频超高压微雾加湿降温机系统组成方框图

(1)进水阀 (2)水质过滤器 (3)加湿机主机 (4)电脑多路湿控器 (5)高压控制阀(电动或手动) (6)喷嘴 (7)高压三通、四通 (8)高压管 (9)塑包钢丝绳 (10)温湿度传感器 (11)冷水机组(选配) (12)离子软水机 (13)高压单向阀 (14)高压电动阀排污系统



2.安装示意图

(1)进水阀 (2)水质过滤器 (3)加湿机主机 (4)配电箱 (5)喷嘴 (6)三通、四通 (7)高压管 (8)塑包钢丝绳 (9)温湿度传感器 (10)高压控制阀

五、加湿降温效果

1、全年候任何季节保证室内湿度达到70±5%RH(30-90%任意设定)。 2、雾粒直径0.1-10微米,不滴水、不凝水。 3、加湿效率达到100%。 4、室内降温3-5℃;加冷水机组和排风扇后,室内降温5-8℃。 5、离地面2.8米的空间,不因加湿雾气影响光线和视线。 6、除静电、除飞花、除棉毛。增加纱棉强度,改善纱线CV值或改善印刷质量。 7、改善工作环境,清爽、干净。

六、特点和优势

1、采用变频技术,功耗小,噪声小、使高压泵磨损小、寿命长2-3倍。
2、加湿量大;每台加湿机可满足10000-24000m3房间的加湿要求。
3、节能;不需要空压机,总功耗小于2.5kw,为空压机气水式和离心式能耗的二十分之一。
4、湿度均匀。
5、全自动控制,无需人值守。
6、稳定可靠,寿命长。主机部件全为进口,寿命超过5年。 7、有高压单向阀和高压电磁阀组成的自动排污系统。不结垢,不堵塞,不发臭,不滴水。

七、主机及主要部件、元件性能

主机数字控制面板 高压喷嘴、三通、四通(铜)、高压喷管 单向喷雾效果
四向喷雾效果 变流量超高压微雾加湿喷嘴图

1、主机: (1)高压泵:高压陶瓷柱塞泵,产地美国、意大利。 压强:150kg/cm2 ,流量为每分钟8升、10升、15升、20升。 (2)电机:产地西门子(泵机一体化产地美国、意大利)。 (3)高压电磁阀、调压阀:产地美国、意大利。 (4)全数字电脑屏控制:设定加湿状态、自动加湿,派冲加湿和连续加湿二种状况。喷雾时间自动跟踪室 内湿差。自动加水、自动排污。 (5)湿度控制精度3%RH (6)内置循环水箱0.6m3不锈钢。
2、高压喷嘴: 钛合金喷嘴、陶瓷喷嘴。喷孔:小于0.1mm,自带限压42kg/cm2以下不喷雾,确保雾粒直径小于10微米。
3、高压管: 二种1)铜管,2)304不锈钢管。耐压200kg/cm2。
4、高压三通: 四通、五通弯头为铜质,耐压200kg/cm2。
5、冷水机组: 3HP、5HP、10HP(选配),日立或大金冷泵。
6、变频器:日博
7、高压单向阀:产地:宏远电器
8、变流量超高压微雾加湿喷嘴:产地:宏远电器

八、一流的产品、一流的服务、一流的信誉

1、本产品为我公司与美国麻省理工学院、清华大学共同研制,已取得国家专利,专利号为:ZL2007200532738ZL/ZL201010605323.8。国内外技术先进。
2、该产品已在国内800多家公司使用,为“中国品质信誉第一品牌”。
3、广东宏远集团是上市公司,信誉可靠。本公司提供设备制造、安装、培训、维修等全套服务。包修一年,终身维修。
4、本公司为“国家高新技术企业”,“中国工业加湿机研发生产龙头企业”已通过ISO9001:2000认证。

九、宏远—中国:工程实例
